製品属性(仕様)

製品
分類		空調機用 シャフト 業界空調機器
素材S45C サイズφ50㎜×L1008㎜
処理 ロット100本
モジュール・テーパー

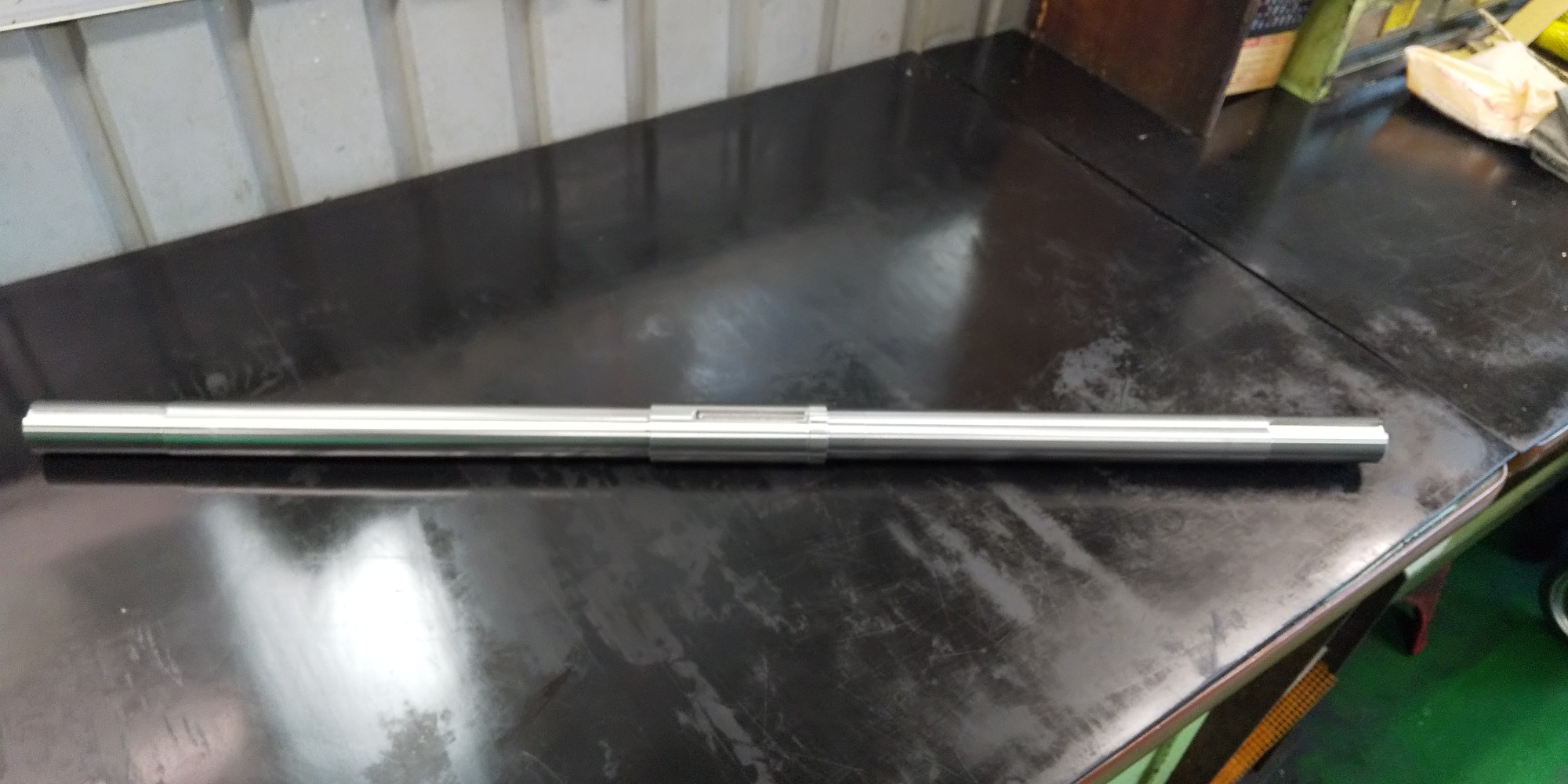

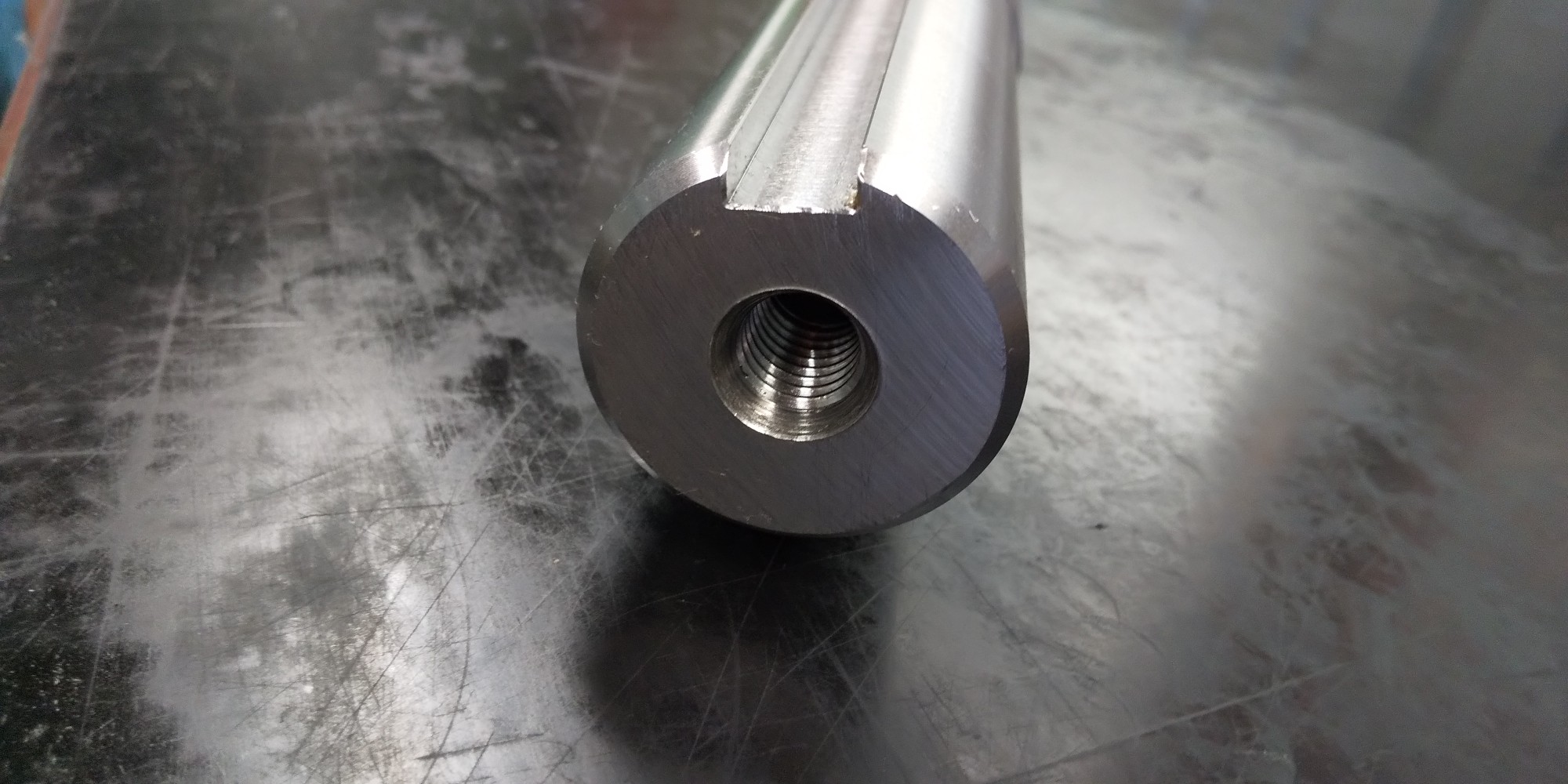

製品画像(様子)

特徴

こちらは、空調機器の室外機内に使用されるシャフトになります。

こちらの製品は、細径で長尺という振れや歪みの発生しやすい製品で、真円度0.003以下 同軸度0.010以下と高品質の精度が求められております。

加工におけるポイントは、旋削加工時から振れを抑えて円筒研磨で仕上げる工法を行っております。

加工工程としては、旋削加工の間に円筒研磨工程を挟んで（荒旋削⇒荒円筒研磨⇒仕上旋削）振れや歪みを極力発生させないようにし、最終円筒研磨で仕上げて高品質の精度を満足させております。
