製品属性(仕様)

製品
分類		車両のモーター車軸シャフト 業界電鉄部品
素材SCM435（調質材） サイズφ90mm×600mm
処理焼き入れ・焼き戻し ロット24本
モジュール・テーパー

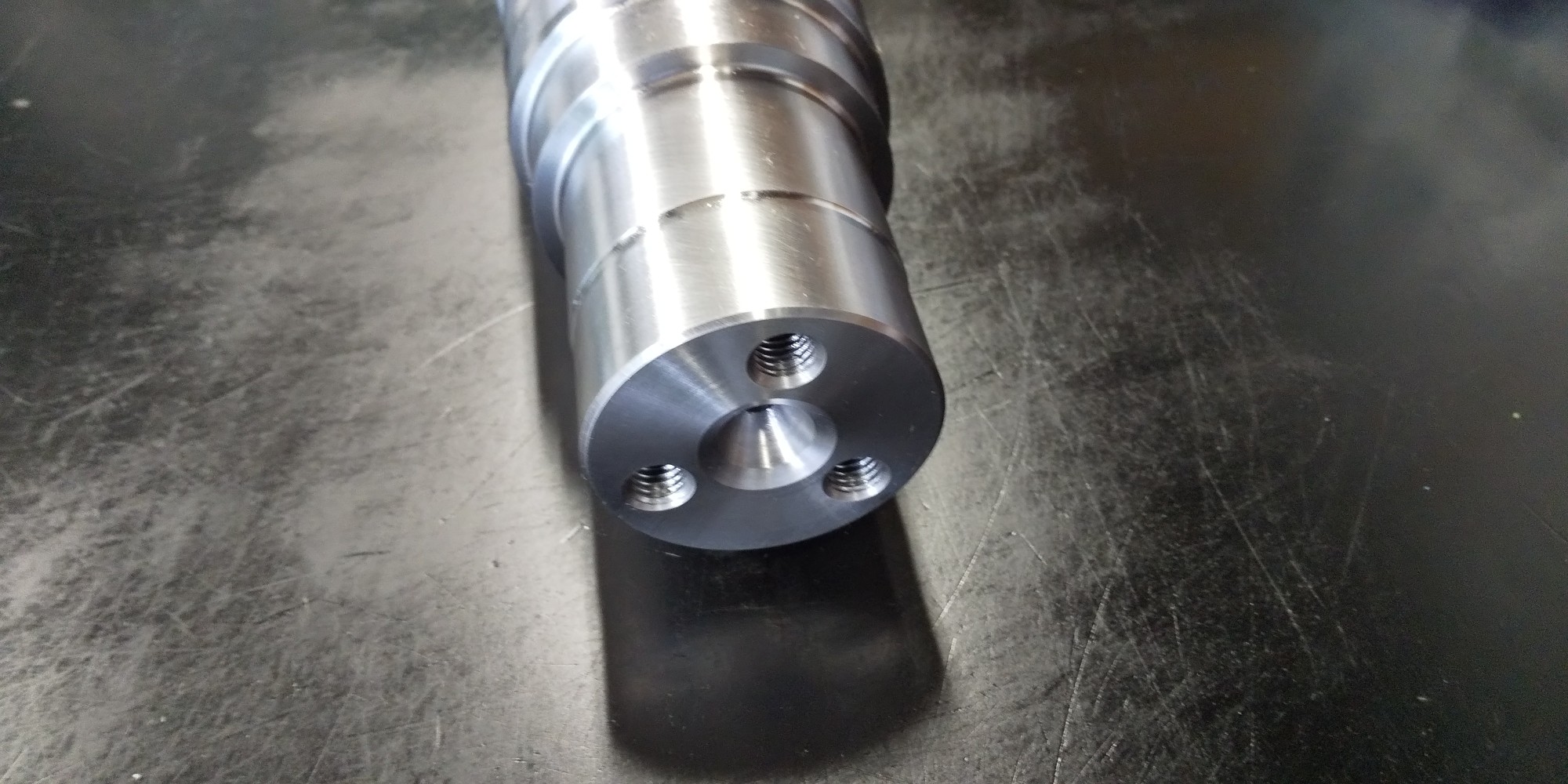

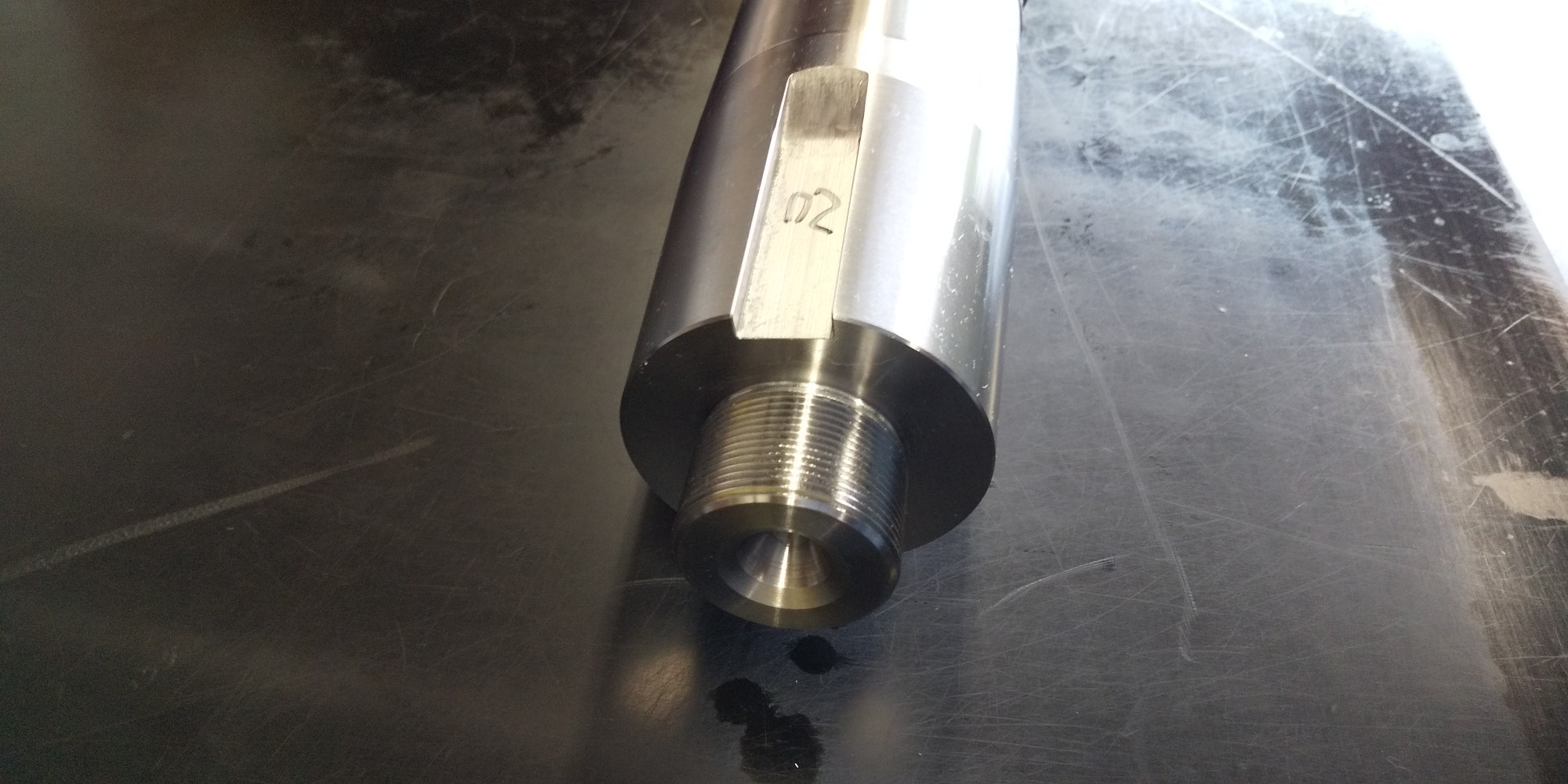

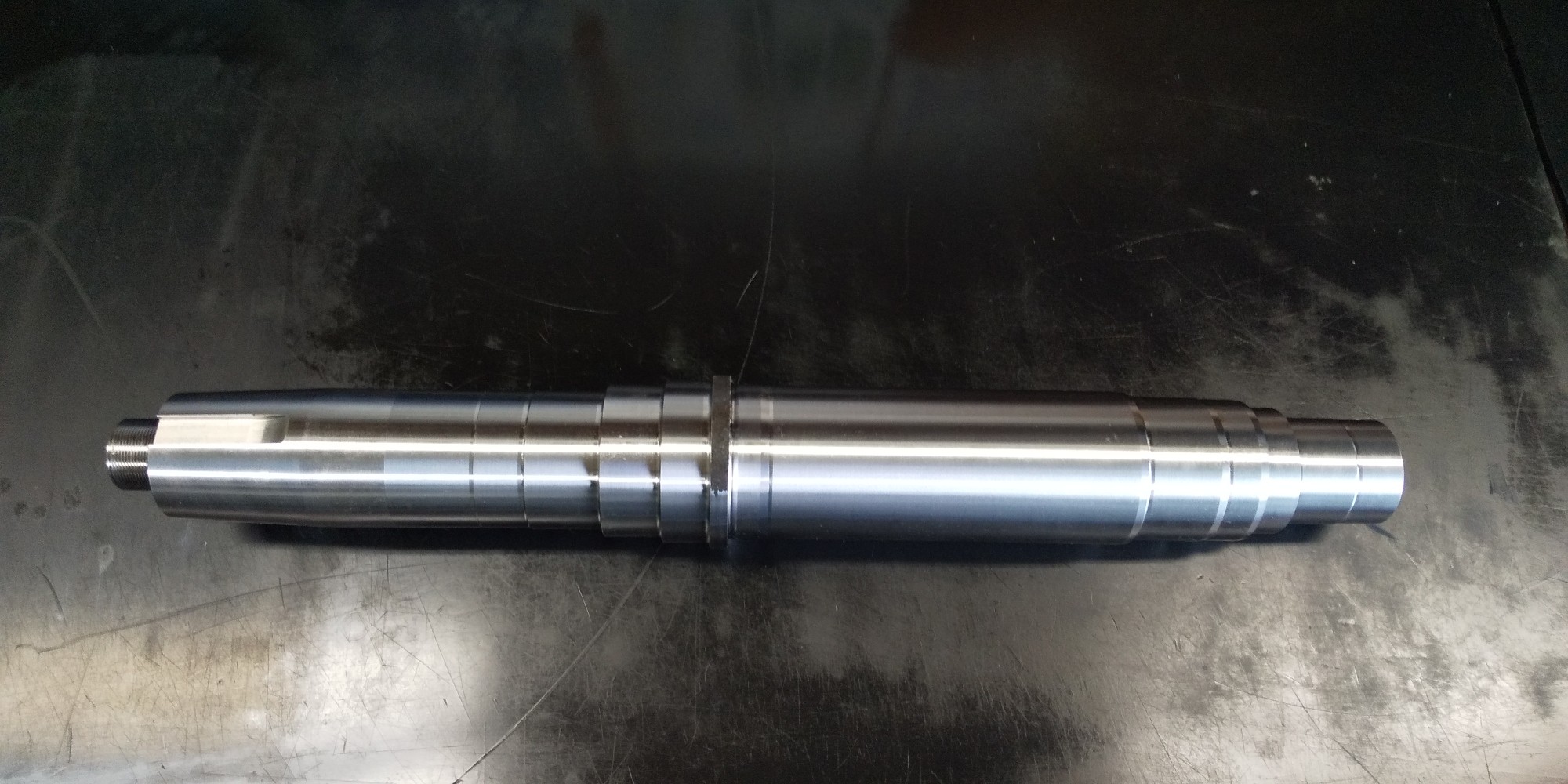

製品画像(様子)

特徴

＜　加工におけるポイント　＞

こちらは鉄道車両の車軸のシャフトとして利用されている特注シャフトとなります。加工におけるポイントは、端面において1/10のテーパーをつけており、このテーパーに対して密着度が9割以上となる加工が求められていました。

そこで、テーパーゲージに光明丹を塗り、測定を行っていますが、さらに3次元測定機でテーパー調整を行い、求められるテーパーの評価を行っています。

また、テーパー1／10面に対するキー溝加工も行っています。
