製品属性(仕様)

製品
分類
段付きシャフト 業界鉄道
素材SCM435 サイズφ90mm×607mm
処理 ロット30本
モジュール・テーパーテーパー角10

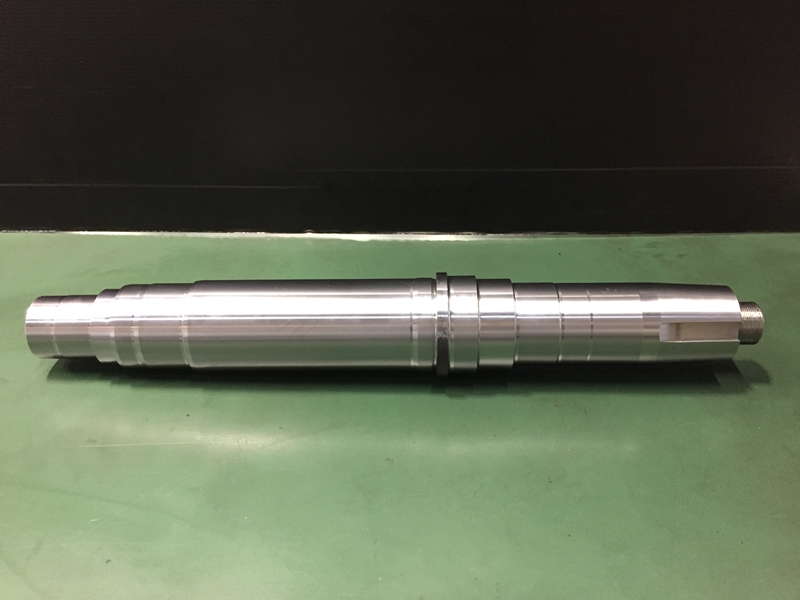

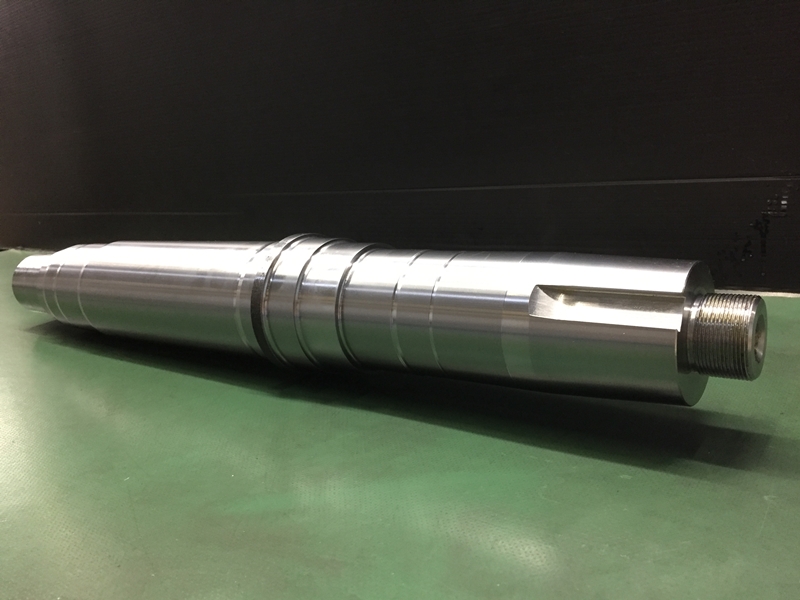

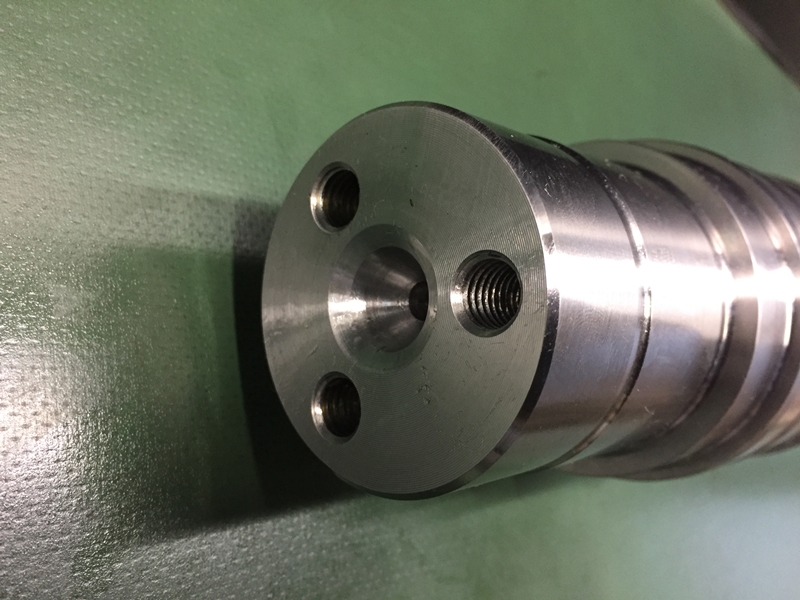

製品画像(様子)

特徴

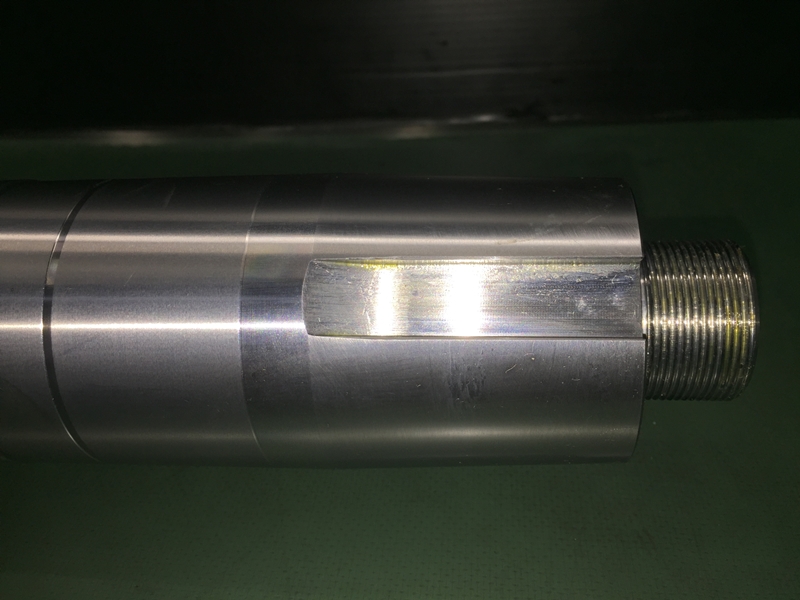

こちらは、産業用 長尺シャフト・大径シャフト.comで製造を行ったキー溝付テーパーシャフトです。特徴としては、写真にあるキー溝部位にテーパー加工が施されている点にあります。
こちらのシャフトは、モーターによる動力を伝えるためのシャフトであり、当社で加工を行ったキー溝がこの製品のポイントであり、モーターの滑り止めの為のキー溝という機能を持っています。また、モーターのはめ込み具合もこのテーパーで調整しています。
当社では、本製品のようなテーパー付きのシャフト製造を得意としており、本製品もテーパー角1/10の指定があります。テーパー角の測定は、テーパーゲージに光明墨を塗って、製品にはめ込み90%以上の面にこの墨がついているかどうかでチェックを行います。研磨加工・テーパー部あり。
