製品属性(仕様)

製品
分類
ギアシャフト 業界工作機械・産業機械
素材S45C+SACM645 サイズφ44×262+φ46×57
処理調質・ガス窒化 ロット70本
モジュール・テーパーモジュール1.25

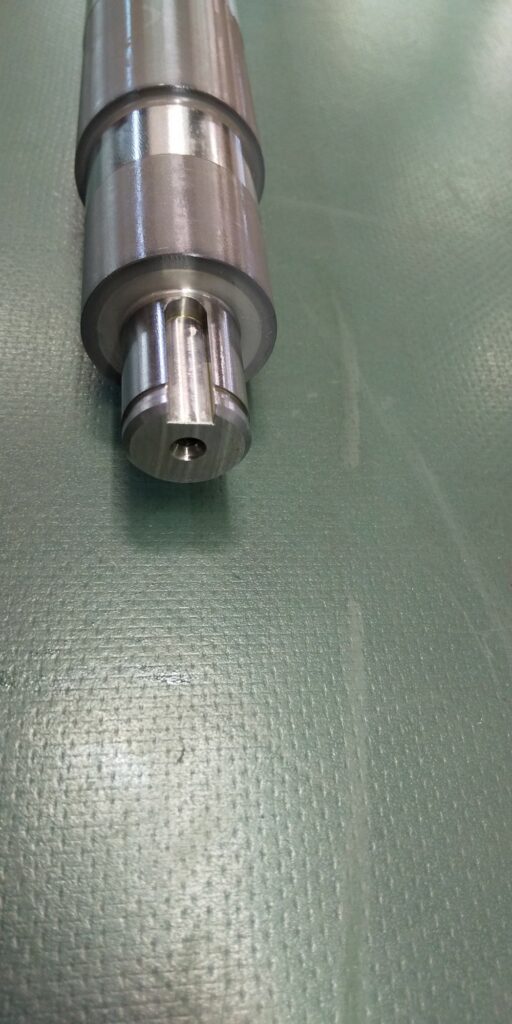

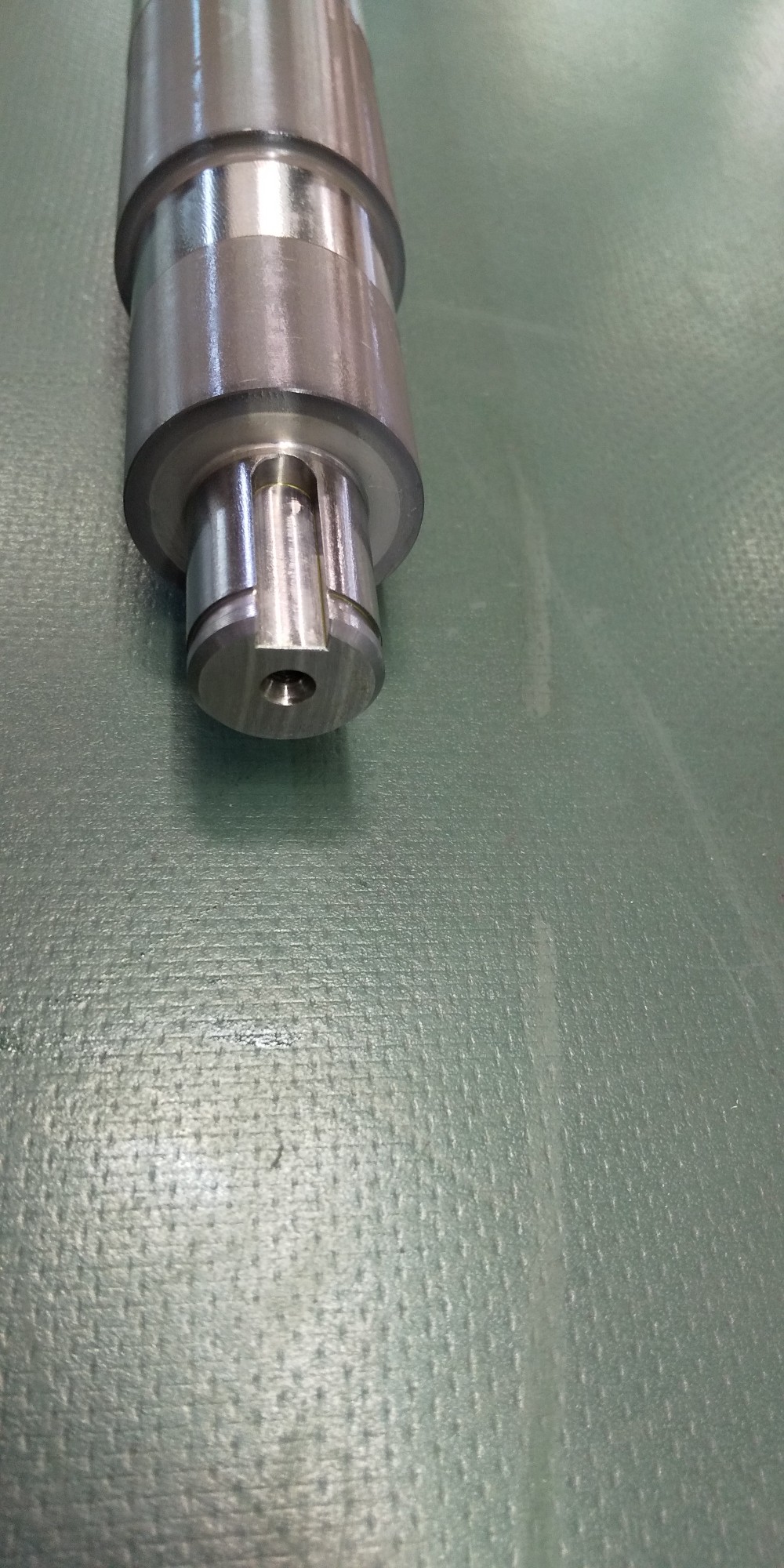

製品画像(様子)

特徴

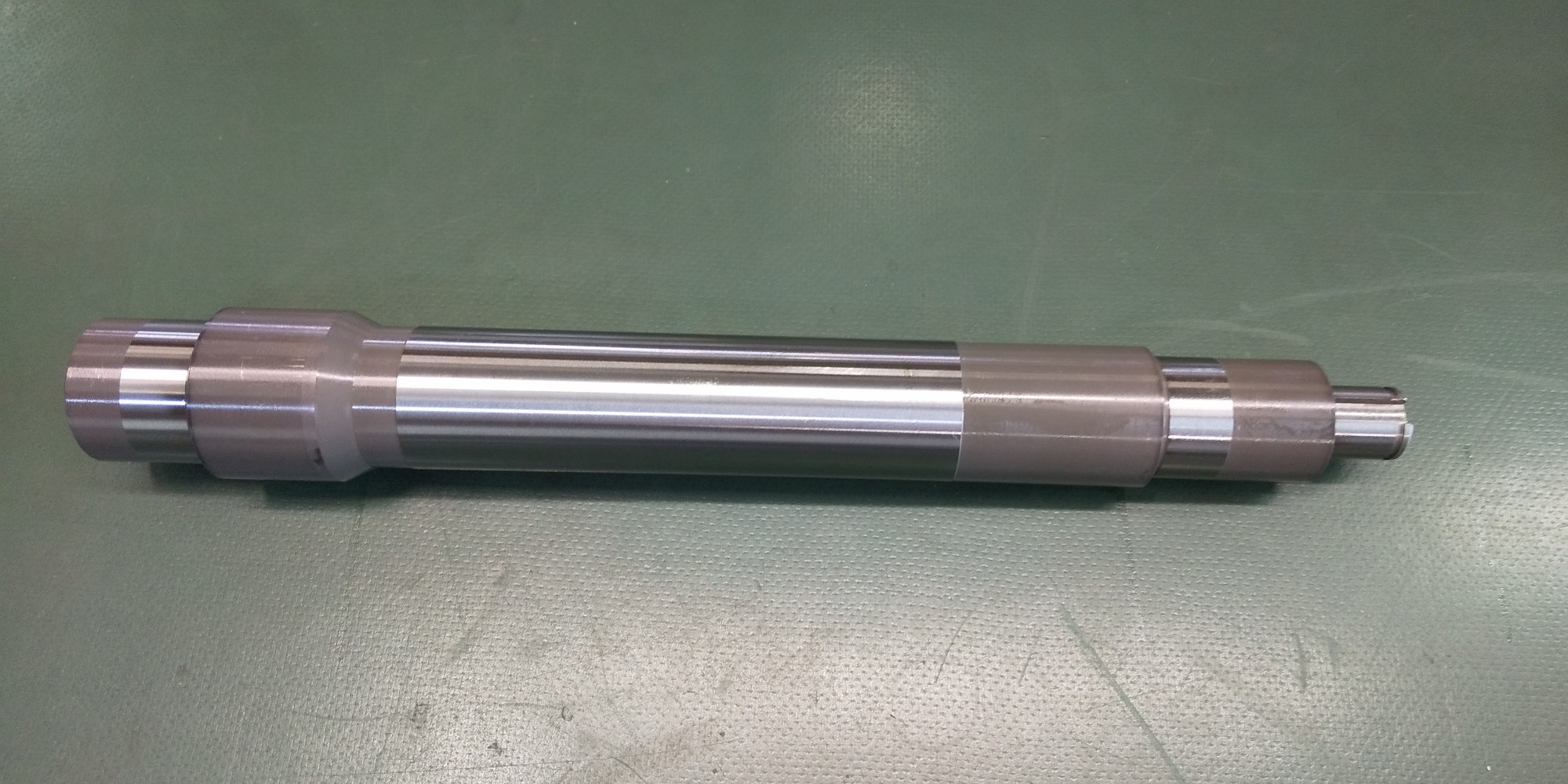

こちらの製品は、工作機械や産業機械に使用されている高効率モーターのシャフトです。

特徴は、S45CとSACN645の異なる材質を圧接溶接し、一体化した状態で加工をしております。

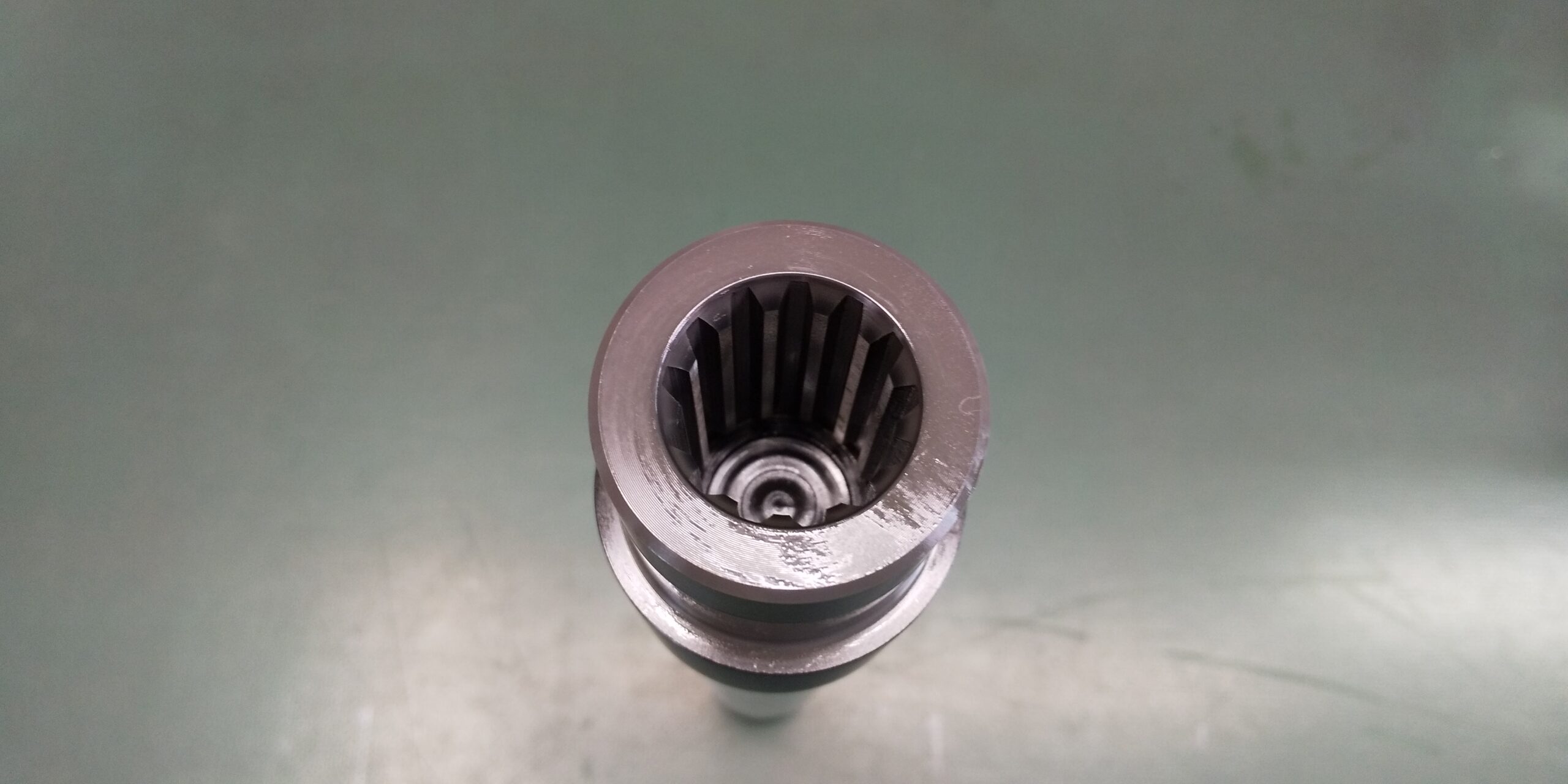

この製品は、ガス窒化処理を行うため、内径スプライン部が熱変化による歪や寸法変化をしてしまうので焼き入れ後に内径研磨にて仕上げています。

また、内径スプラインの歯数が13枚と奇数歯で通常のシリンダーゲージや内径マイクロメータで測定できないため、三次元測定機による測定やピンゲージによる測定を行っております。

モーターシャフトをはじめとする製品の加工については、産業用 長尺シャフト・大径シャフト.comにお任せください。
