製品属性(仕様)

製品
分類
ギアシャフト 業界建設機械
素材SCM420H サイズφ112mmx81mm
処理浸炭焼き入れ ロット10個~200個
モジュール・テーパー歯ピッチ長さ:9.53mm、モジュール:1.0

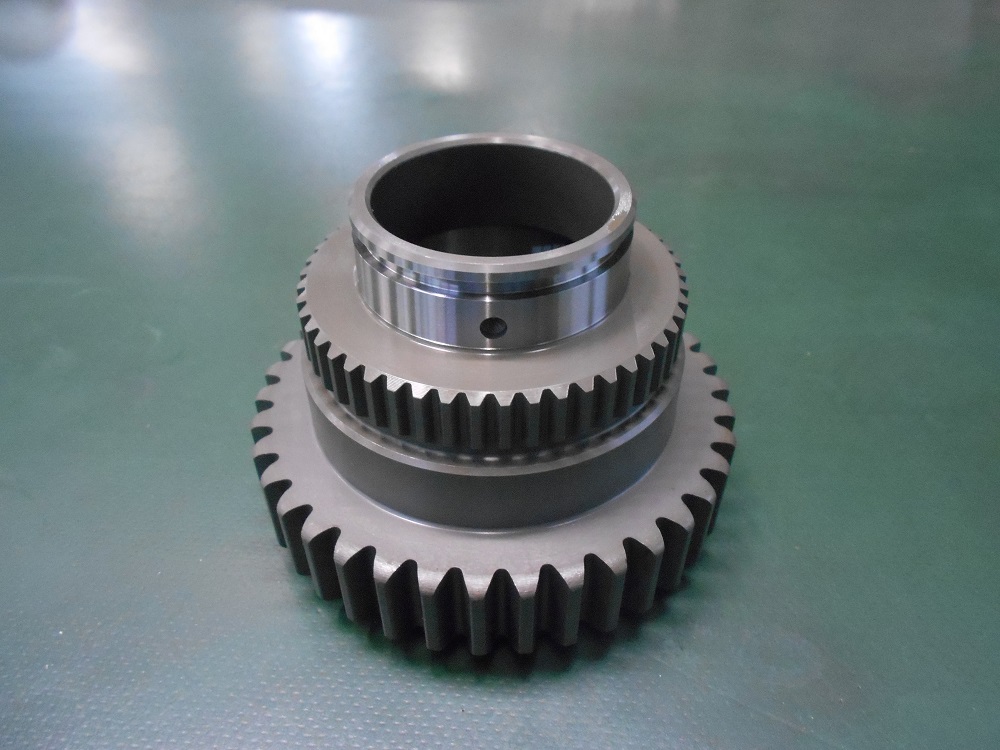

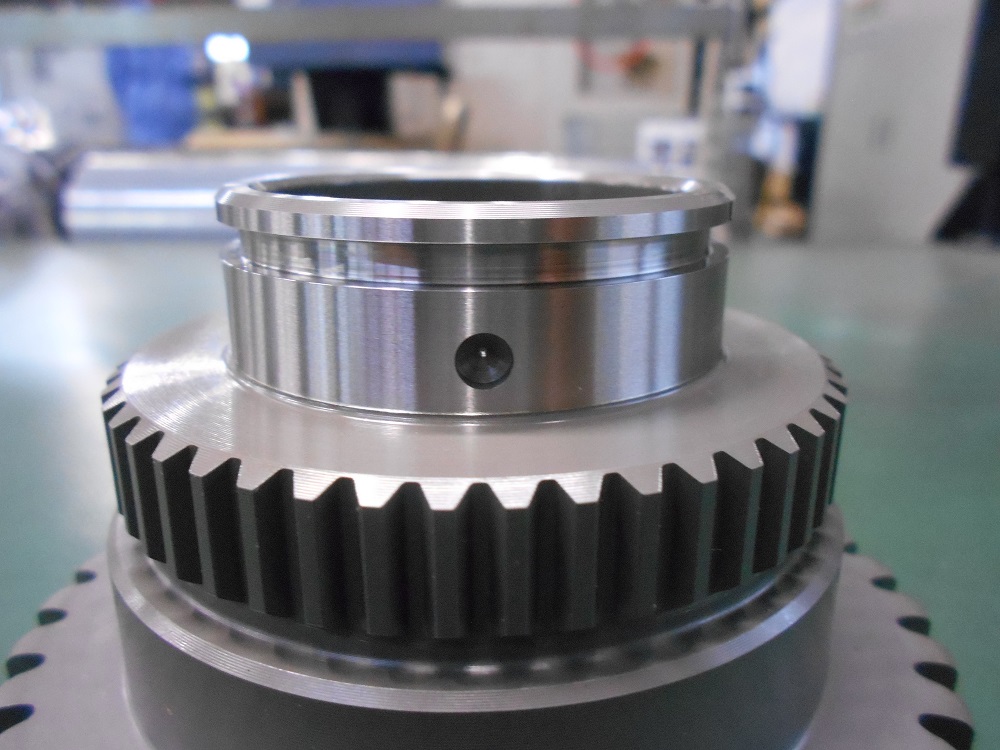

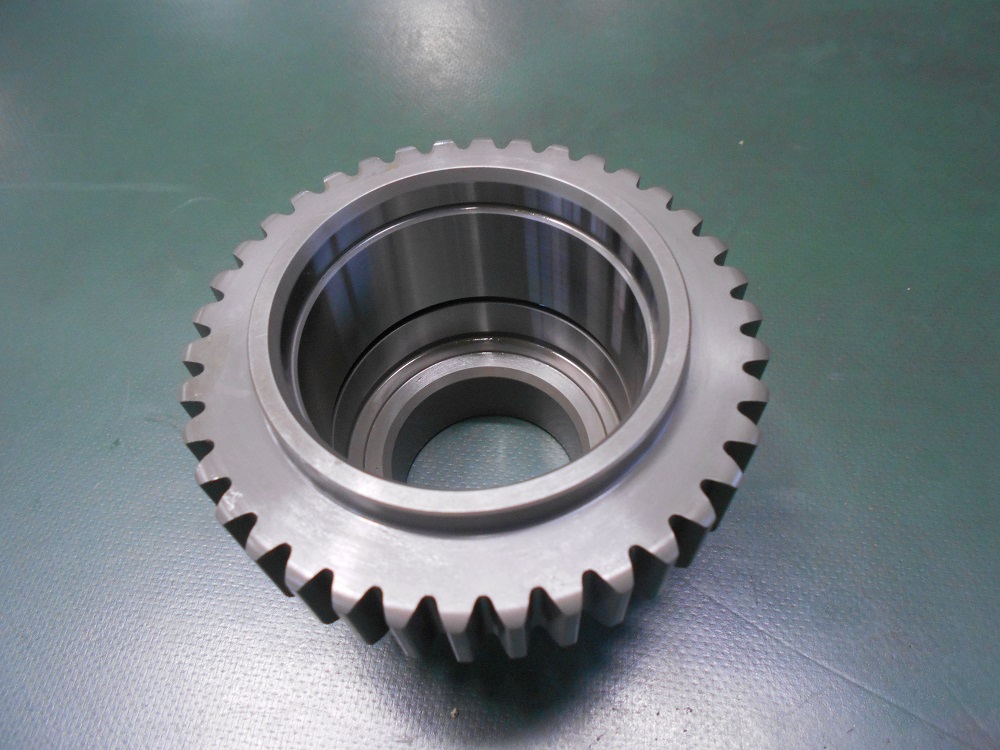

製品画像(様子)

特徴

こちらは、産業用長尺シャフト・大径シャフト.comで製作をしたスプロケットです。使用用途としては建設機械向けの製品であり、加工におけるポイントとしては細かい寸法精度が入っている点に特徴が挙げられます。

基準が内外径に対して、振れ精度・同芯度、溝の位置度などの要求が100分台で複数個所指定があり、高い精度が求められる製品となっています。加工工程としては、旋盤加工⇒マシニング⇒歯切り加工⇒浸炭焼き入れ⇒旋盤仕上げ⇒外径研磨⇒溝仕上げ加工までを一貫対応しています。

当社のシャフト製品はこのように細かい寸法公差指定が多く、加工においては社内工程はもちろん、仕上げ加工などの工程設計がポイントとなります。

複雑な(精度要求が細かい)製品ほど、この工程設計が加工における肝となります。お困りの高精度長尺シャフトが御座いましたら、当社にお問い合わせください。
