製品属性(仕様)

製品
分類		ブレーキスプライン 業界建設機械
素材S45C サイズφ112×50mm
処理焼き入れ　焼き戻し ロット100個
モジュール・テーパー

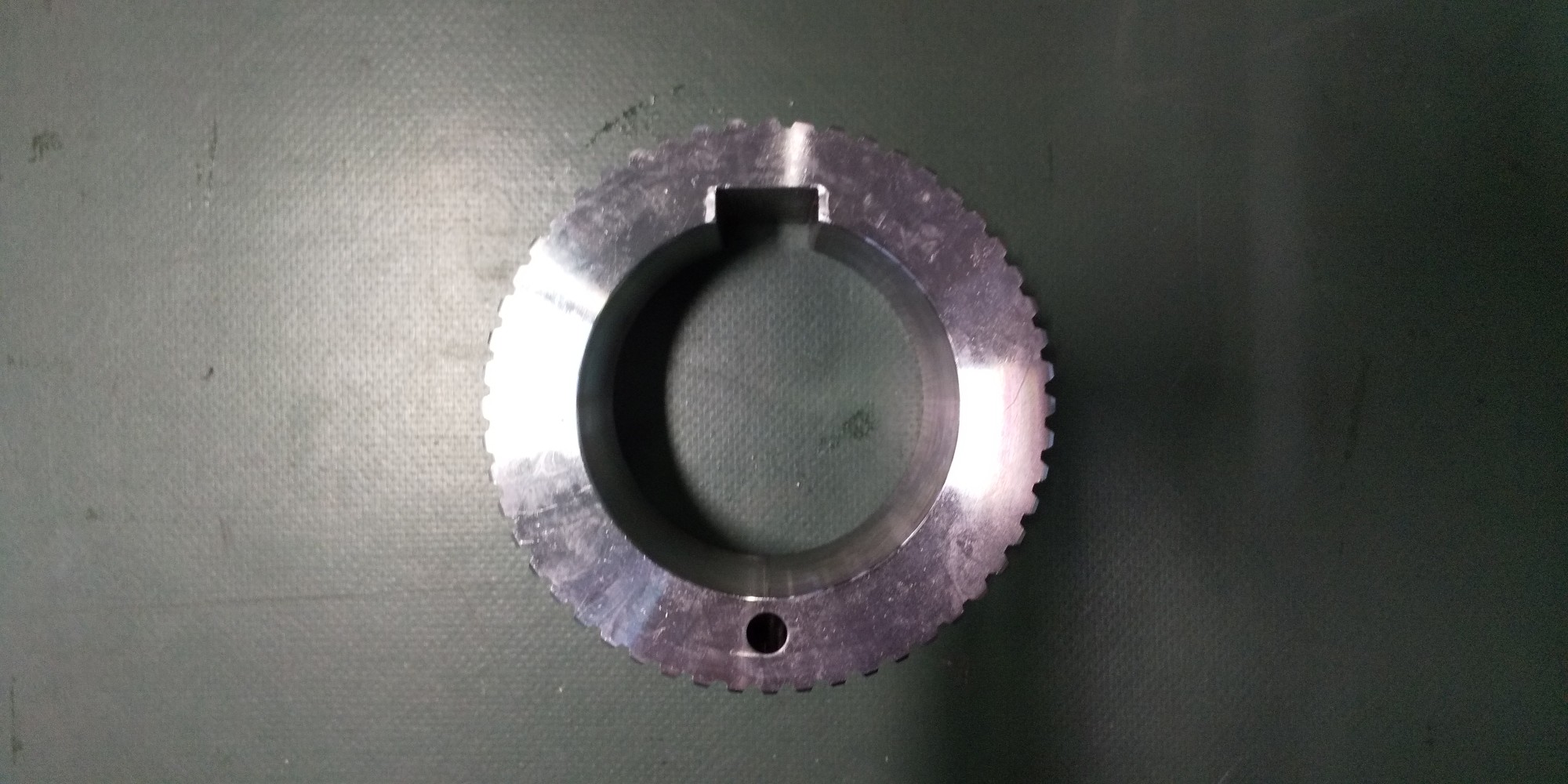

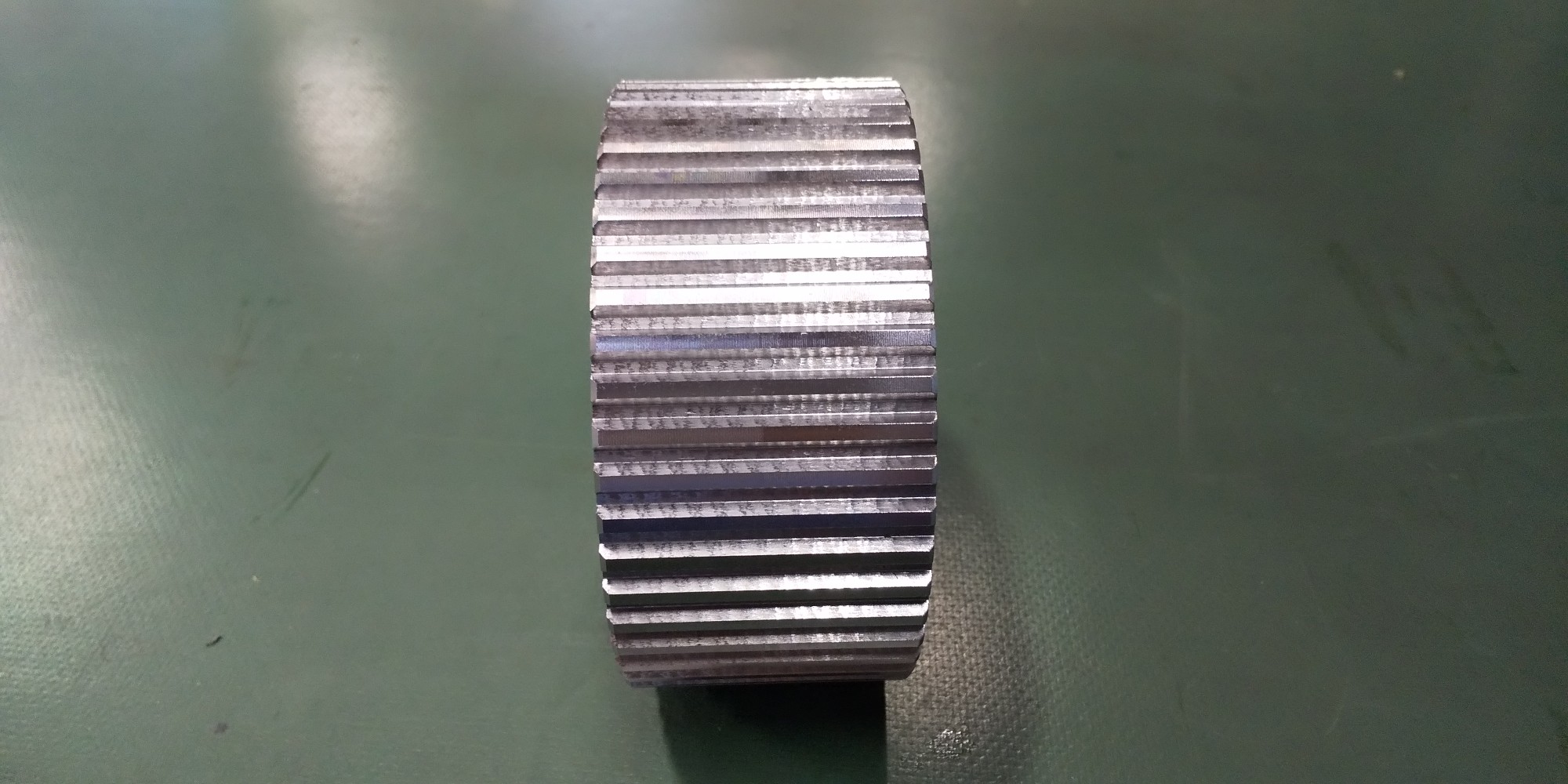

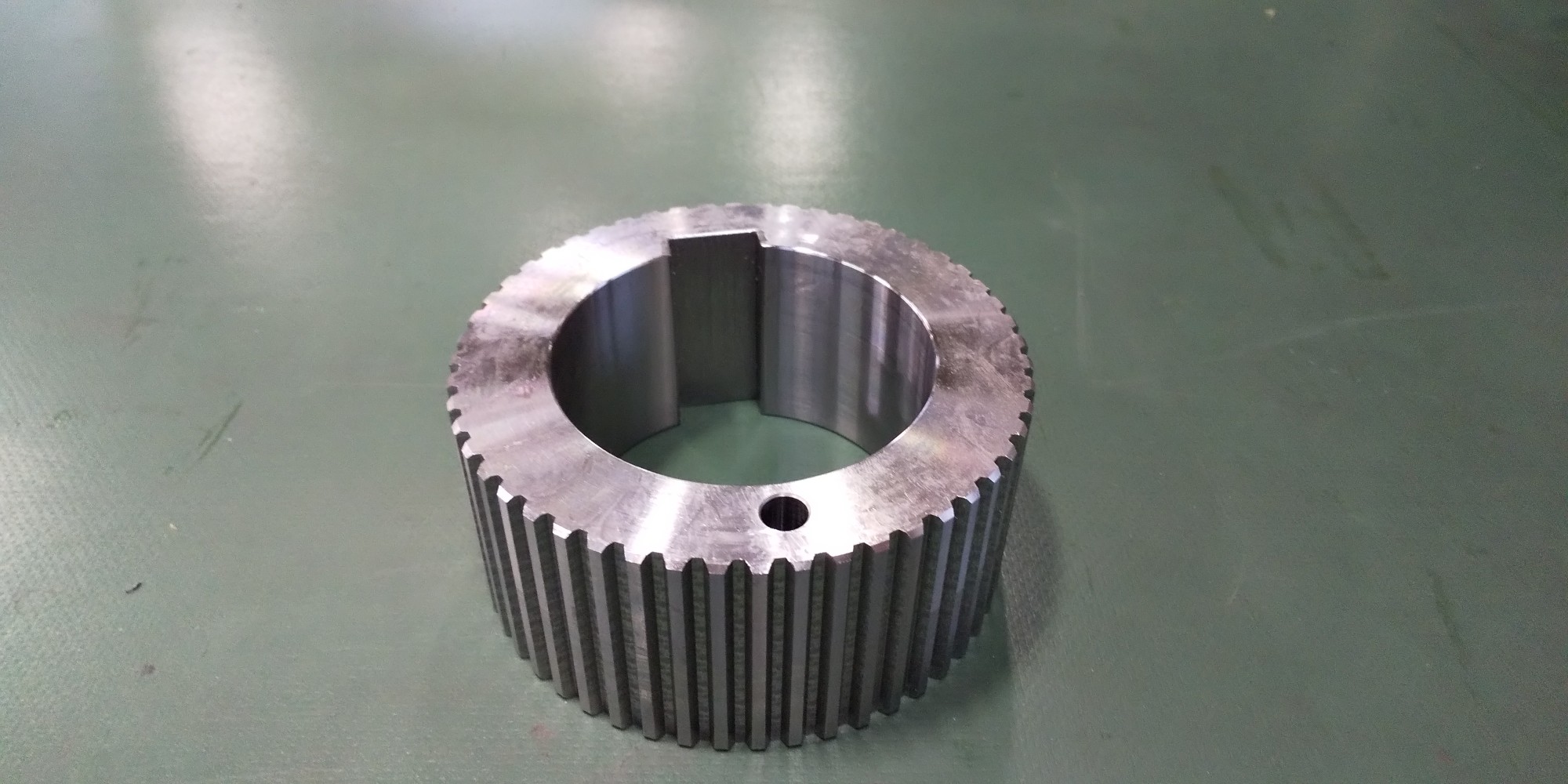

製品画像(様子)

特徴

こちらはブレーキスプラインです。
内径溝のスロッター加工を施しておりますが、外側のスプライン加工を潰さないようにチャッキングをする必要があります。産業用 長尺シャフト・大径シャフト.comでは、このような形状の際は専用の生爪を作製することで、スプラインを潰さないで連続的に加工することが可能となっております。
また、スロッター加工をするとしても幅が広く、通常は２回加工で製作する場合が多いですが、当社では刃物と成形技術を駆使して一回で加工できるようにしております。
