製品属性(仕様)

製品
分類
その他 機械加工品 業界モーター
素材SCM435-OH サイズφ80mmx34mm
処理ガス軟窒化処理(後工程にて実施) ロット1500個/月
モジュール・テーパー

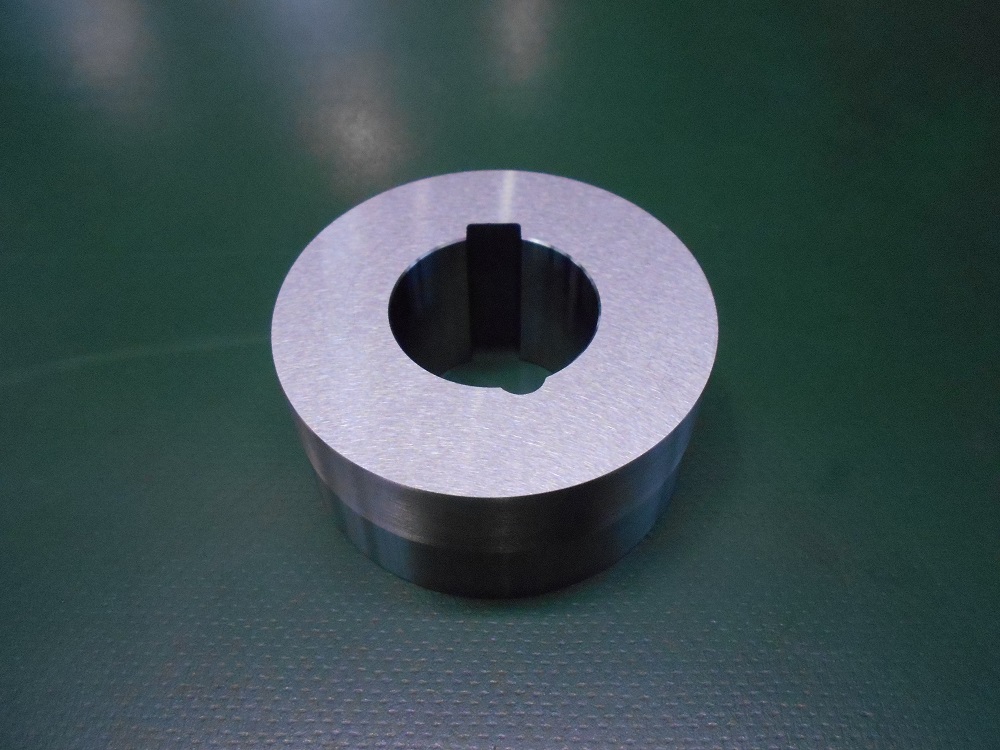

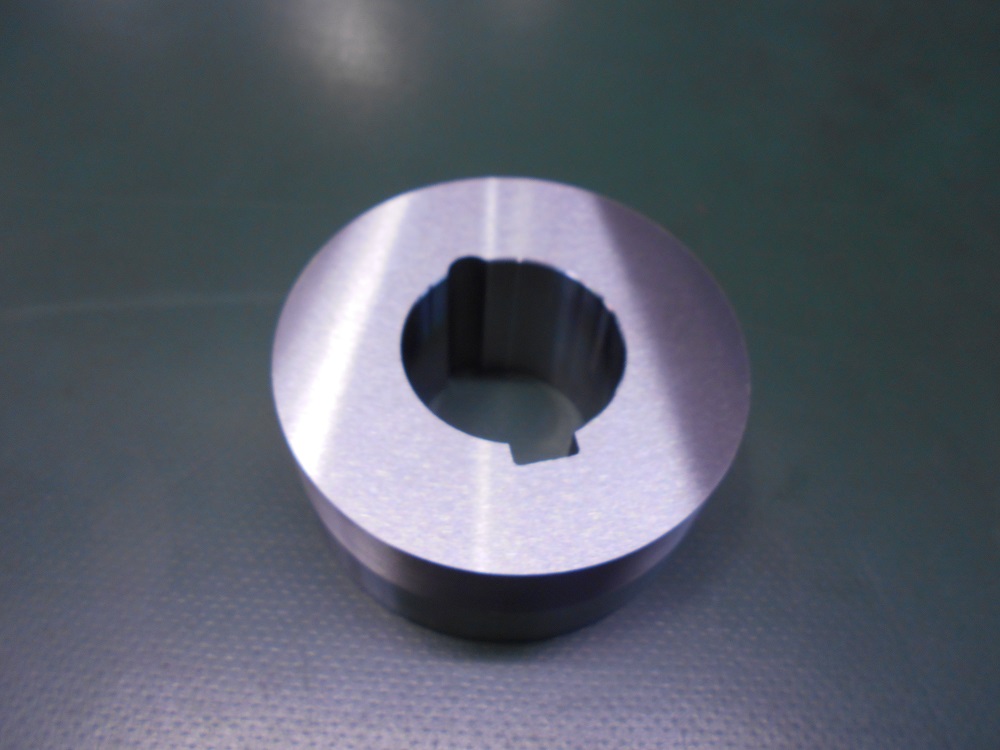

製品画像(様子)

特徴

こちらは産業用長尺シャフト・大径シャフト.comで製作をしたピニオンギアの歯切り前の材料製作事例です。加工における特長としては、高さ寸法の精度が±0.0025mmの精度要求があり、表面の研磨を行っている点が挙げられます。

当社で加工したプロセス 旋削⇒ブローチ加工(キー溝加工)⇒平面研磨というプロセスを踏んでいます。月1000個弱を作る当社としては量産品にあたる製品群となります。

内径円筒度0.005mm、直角度・平行度0.01mm要求がある点も特徴として挙げられます。形状は簡単なものですが、細かい寸法精度に対してお応えした事例となります。当社では長尺シャフト以外でもこのような製品の加工を得意としています。

お困りの製品がございましたら、当社にお問い合わせください。
