製品属性(仕様)
製品 分類 | 長尺シャフト | 業界 | 工作機械 |
---|---|---|---|
素材 | SCM415H | サイズ | φ30mm×L238mm |
処理 | ロット | 100個 | |
モジュール・テーパー |
製品画像(様子)
![]() |
![]() |
![]() |
|
特徴

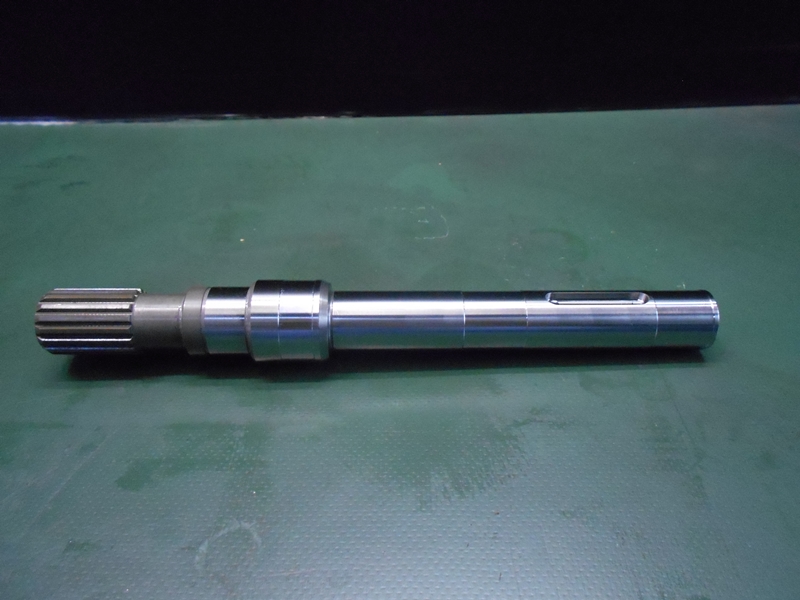

こちらは、産業用 長尺シャフト・大径シャフト.comで製作を行ったポンプシャフトです。工作機械等で使用されるポンプのシャフトであり、具体的にはクーラントポンプと呼ばれる専用機に搭載される部品となります。

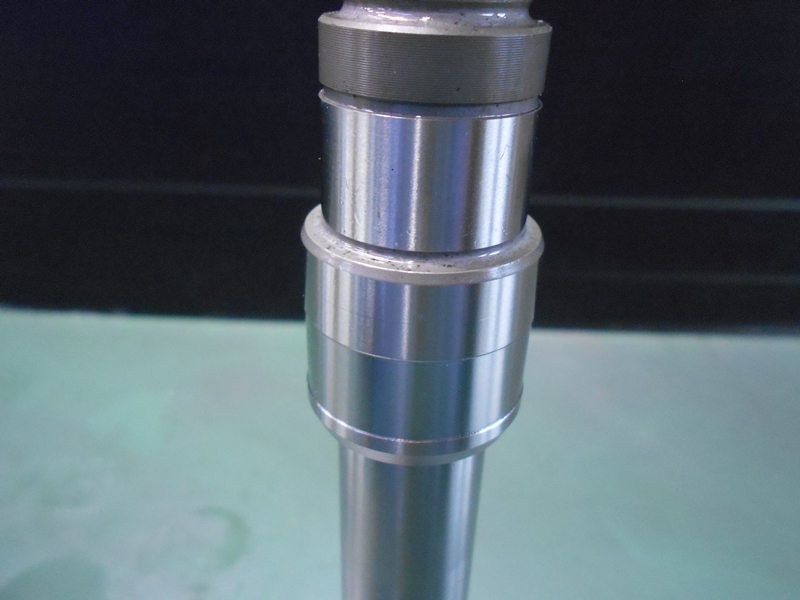

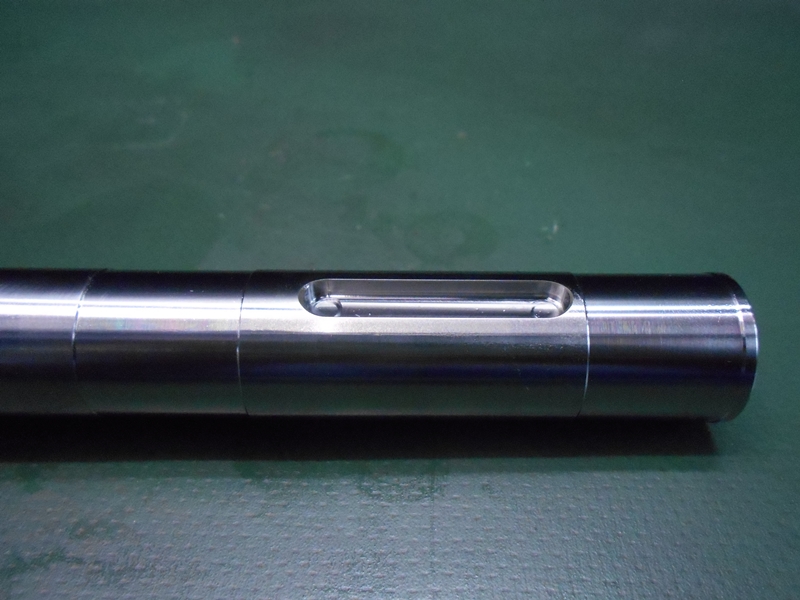

製造工程としては、丸棒材の素材に対して下地作りとしてのキー溝加工を行い、その後に浸炭焼き入れを行いました。さらに、キー溝部分に対して仕上げ加工を行い、旋盤で外形部分の面粗度Rz0.3の仕上げを行っています。このキー溝を持つシャフトはスライドシャフトとも呼びますが、このキー溝部分を用いて可変性を持たせている点が特徴となります。また、ギア形状については当社で製作可能な寸法であることからホブ盤での追加工となっています。エンジン部品をはじめとする製品の加工については、産業用 長尺シャフト・大径シャフト.comにお任せください。
