製品属性(仕様)

製品
分類
インペラハブ・大型スリーブ 業界建設機械向け
素材S45C サイズφ134mm×92mm
処理 ロット50個~100個程度
モジュール・テーパー外歯:モヂュール2.5

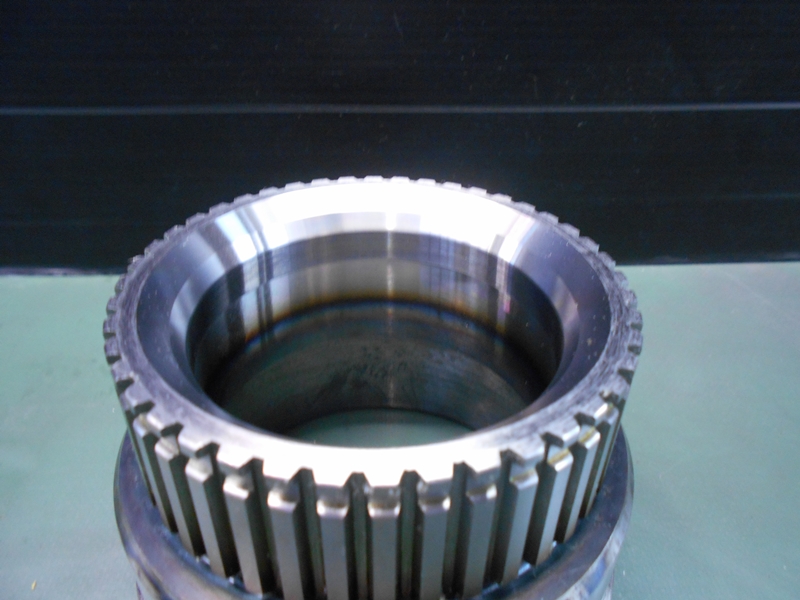

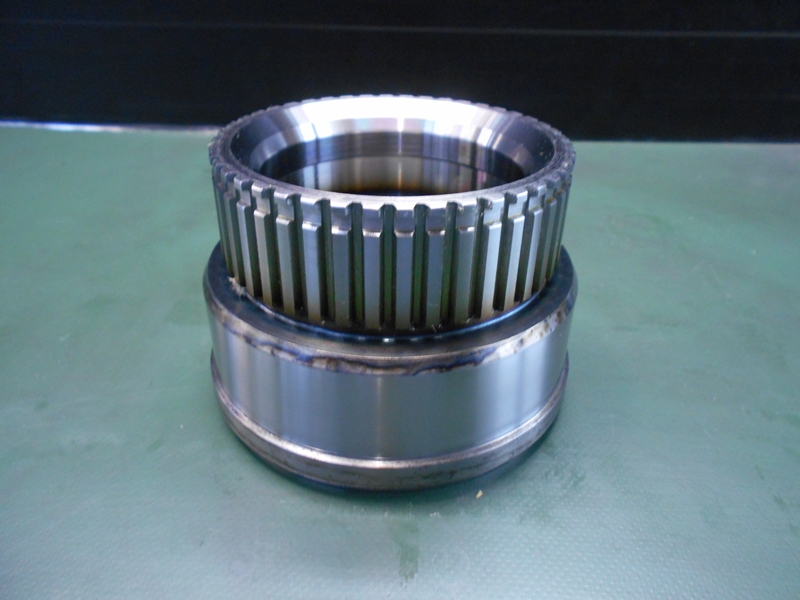

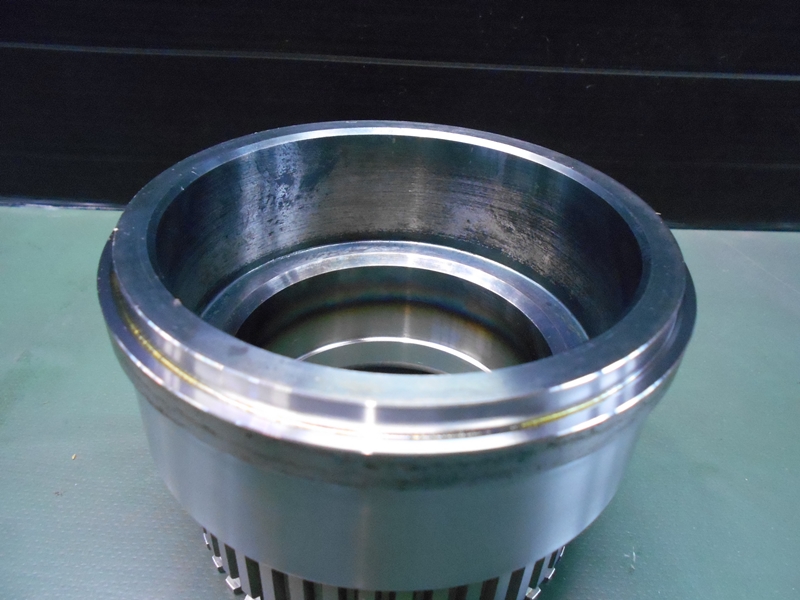

製品画像(様子)

特徴

こちらは、産業用 長尺シャフト・大径シャフト.comで製作を行ったインペラハブと呼ばれるシャフト形状品です。建設機械のミッションギアとして使用される製品であり、当社では図面をいただき、製造を行いました。
形状が複雑であることから、今回は鍛造材を用いて加工することを当社より提案しました。従来の方法では棒材から加工を行っていたようですが、今回の事例ではロットも50個~100個程度で定期的に流れる製品であるとのことでしたので、熱間鍛造のための型を製造し、外形を大まかに固め、その後追加工を行いました。
この結果、金型のイニシャルコストはかかるものの、生産量が増えるほどコストを抑えることができるようになりました。シャフト製造というのは、求められる加工内容・加工精度に応じて、作り方は検討が必要となります。検討中のシャフト製品がございましたら、当社にお問い合わせください。
